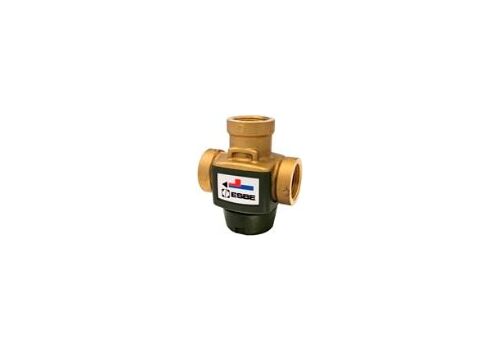

VTC311 3-ceļu termovārsts ¾”i.v. 45*C Kvs 3,2 misiņš ESBE

3-ceļu termovārsts VTC311 ¾”i.v. 45*C Kvs 3,2

DARBĪBA

ESBE sērijas VTC300 ir termiskais 3-ceļu vārsts, kas paredzēts,

lai aizsargātu katlu no pārāk zemām atgriezes temperatūrām.

Augstas un stabilas atgriezes temperatūras uzturēšana

nozīmē augstāku katla efektivitāti, mazāku darvas veidošanos un

katla ilgāku kalpošanas laiku. VTC300 vārsts tiek izmantots

apkures sistēmās ar jaudu līdz 30 kW, kur cietā kurināmā katli tiek

izmantoti, lai padevētu uzglabāšanas tvertnes. Vārsts tiek uzstādīts vai nu

atgriezes caurulē uz katlu (45 °C, 55 °C, 60 °C, 70 °C vai 80 °C), vai

uzkrājējtvertnes padeves caurulē (70 °C vai 80 °C). Ieteicams izmantot

pirmo variantu, jo tas nodrošina vienkāršāku cauruļu izvietojumu

paplašināšanai (skatīt uzstādīšanas piemērus).

FUNKCIJA

Vārsts regulē divus savienojumus, kas atvieglo tā

uzstādīšanu un neprasa nekādu regulēšanas vārstu

apvedcaurulē.

Vārsta funkcija ir neatkarīga no tā uzstādīšanas

pozīcijas.

Vārsts satur termostatu, kas sāk atvērt

savienojumu A, kad izplūstošā jaukta ūdens temperatūra

savienojumā AB sasniedz 45 °C, 55 °C, 60 °C, 70 °C vai 80 °C. Savienojums B

ir pilnībā aizvērtas, ja temperatūra savienojumā A pārsniedz

nominālo atvēršanas temperatūru par 10 °C.

VIDE

Kā piedevas ir atļauts izmantot maksimums 50 % glikola aizsardzībai pret sasalšanu un skābekļa

absorbējošus savienojumus. Tā kā

glikola pievienošana sistēmas ūdenim ietekmē gan

viskozitāti, gan siltuma vadītspēju, šis fakts jāņem vērā,

dimensionējot vārstu. Pievienojot 30–50 % glikola,

vārsta maksimālā jauda samazinās par 30–40 %.

Mazāku glikola koncentrāciju var neņemt vērā.

APKOPE UN UZTURĒŠANA

Lai atvieglotu turpmāko apkopi, iesakām vārsta savienojumus aprīkot ar izslēgšanas ierīcēm.

Normālos apstākļos slodzes vārstam nav nepieciešama apkope.

Tomēr ir pieejami termostati, kurus

vajadzības gadījumā var viegli nomainīt.

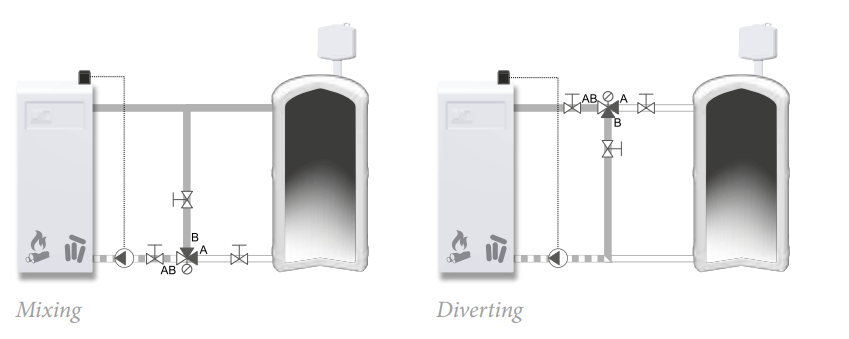

UZSTĀDĪŠANAS PIEMĒRS
